Technicy Sudong omawiają z tobą instalację prasy filtrowej komory

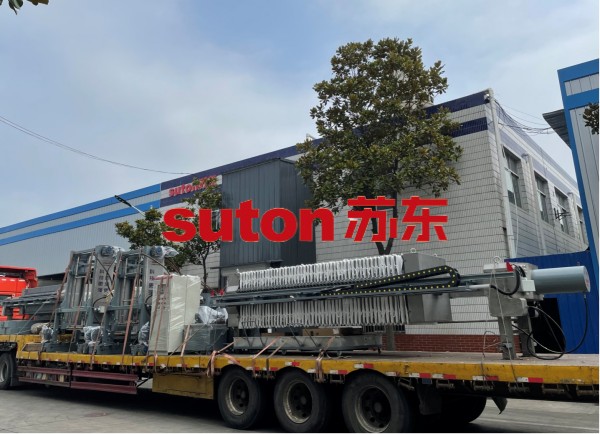

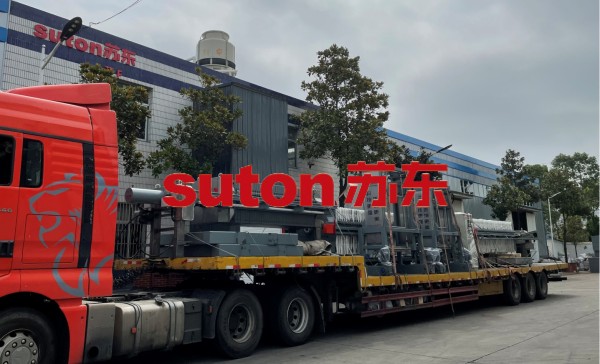

Niedawno wzmocniona polipropylenowa prasa do filtra płytowej płytowej XayZB80/1070-U zamówiona przez klienta Shaanxi przybył sprawnie na stronę klienta, a Sudong szybko rozpoczął prace instalacyjne. Podążajmy za technikami, aby zobaczyć umiejętności instalacyjne prasy filtra komory.

1. Podnoszenie całej maszyny

Podczas podnoszenia urządzenia wyjmij stację hydrauliczną, a następnie wyjmij wszystkie ruchome płytki filtracyjne (uważaj, aby nie uszkodzić powierzchni uszczelnienia płytek filtracyjnych podczas usuwania płyt filtracyjnych), aby zmniejszyć masę podnoszącą. Linę podnoszącą należy zaczepić na odsłoniętej części dwóch końców wiązki do podnoszenia. Środek ciężkości należy znaleźć podczas podnoszenia, a stalową linę należy wybrać rozsądnie. Części kontaktowe między liną stalową a komponentami powinny być wyściełane miękkimi materiałami, aby uniknąć uszkodzenia komponentów. Po zainstalowaniu ramki umieść płytki filtracyjne z powrotem w ramce w oryginalnej kolejności. Małe maszyny można podnieść jako całość.

2. Instalacja maszyny

(1) Maszyna powinna być ogólnie instalowana w budynku około 2 do 2,5 metra nad ziemią, aby ułatwić rozładunek i transport ciasta filtracyjnego. Nie można go instalować w otwartych miejscach.

(2) Przed instalacją zbuduj fundament i ustaw zarezerwowane otwory dla śrub kotwiących w celu wtórnego fugi.

(3) Podczas instalacji dwie wiązki maszyny muszą być wyrównane w tej samej płaszczyźnie z poziomem. Jednocześnie, aby ułatwić przepływ filtratu podczas pracy, koniec wylotowy można obniżyć o 30 do 40 mm od drugiego końca.

(4) Podczas instalacji dwie stopy maszynowe maszyny są przymocowane śrubami kotwicowymi. Fundacja powinna być podwójna podwójna.

(5) Witryna instalacyjna nie powinna być zbyt daleko od miejsca przetwarzania materiałów. Podstawą całej maszyny powinna być pewna odległość wyższa niż powierzchnia fundamentalna, aby pod maszyną można było umieścić tacę do zbierania cieczy.

(6) Elektryczna szafka sterująca powinna być zainstalowana w miejscu, w którym nie jest narażona na źródła korozji, o temperaturze otoczenia 0 ~ 55 ℃, względnej wilgotności 5 ~ 95%i bez kondensacji. Unikaj uszkodzenia komponentów elektrycznych i wpływają na normalne działanie.

(7) Wybór przepływu zasilającego powinien opierać się na ograniczonym ciśnieniu i przepływu, a na rurze zasilającej powinny być zainstalowane rurę powrotną i miernik ciśnienia, aby zapewnić, że maszyna jest w bezpiecznym ciśnieniu roboczym podczas pracy. Jeśli model maszyny można się prać, wybór pompy przemycia powinien być kompatybilny z pompą zasilającą, a ciśnienie pompy prania powinno być nieco wyższe niż ciśnienie pompy zasilającej.

(8) W przypadku instalacji systemu rurociągu użytkownicy mogą go zainstalować zgodnie ze schematem układu rurociągu i rzeczywistą sytuację na miejscu, ale muszą zapewnić wygodę instalacji, użytkowania i konserwacji. Rurociąg powinien być tak krótki, jak to możliwe i zmniejszyć zakręty.

(9) Lokalizacja instalacji stacji hydraulicznej może być określona przez użytkownika. Jeśli wymagane są zmiany, rurki olejowe powinny być skonfigurowane przez użytkownika.

(10) Podłącz przewód zasilający do elektrycznej szafki sterującej zgodnie z schematem okablowania zaciskowego elektrycznego szafki sterowniczej i sprawdź, czy nie ma błędów. 3
